| Connector | KNX Bus Terminal |
|---|---|
| Detektor | Passive Infrared Presence Detector |
| Instalasi | Pemasangan kedalam plafon |
| Tinggi Minimum | 1.7m |
| Sudut Deteksi | 360° |
| Jangkauan Deteksi | 7×7 = 49 m² |
| IP Rating | IP20 |
| Time Delay | 30 Detik – 60 Menit (Adjustable) |
| Pengukuran Cahaya | 10-3000lx |
| Saluran | 2 Saluran kehadiran (HVAC), 3 Channels lighting |
| Material | Thermoplastic |
| Keamanan Data | KNX Data Secure |
| Diameter | 80mm |
| Kompatibilitas | Energy saving lamps, fluorescent lamps, Incandescent/halogen lamps, LEDs |
KNX, Lighting Control, Sensors

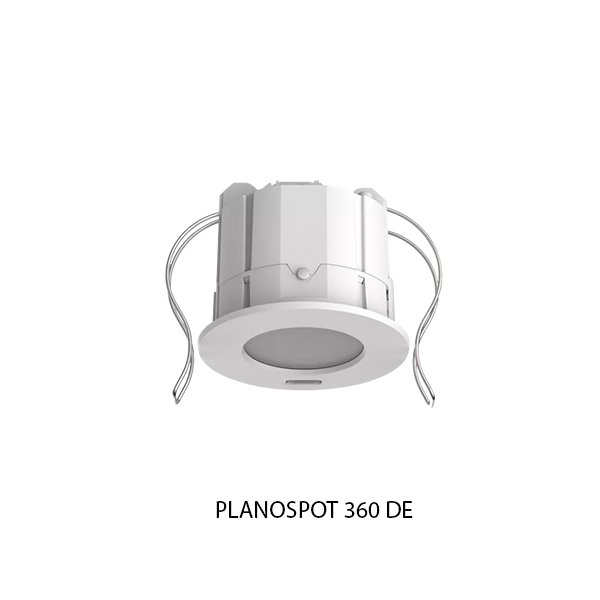

Theben Infrared Sensor PlanoSpot 360 KNX DE 2039100
theben PlanoSpot 360 KNX DE merupakan perangkat deteksi kehadiran berbasis passive infrared. PlanoSpot 360 KNX DE dirancang untuk pemasangan pada ceiling dan kompatibel dengan sistem KNX. Mendeteksi entitas dalam ruang 360° bentuk persegi, memiliki 3 channels lighting, 2 channels presence. Override manual lewat tombol KNX eksternal, mode otomatis/semiotomatis, fungsi malam/hari (day/night switching), orientasi / standby (orientation light). Konfigurasi via ETS (Engineering Tool Software) dan opsi pengaturan via remote atau aplikasi (BLE)
Pemasangan ideal pada tinggi 2meter hingga 3.5meter agar deteksi optimal.
PlanoSpot 360 KNX DE cocok digunakan pada koridor, lorong.

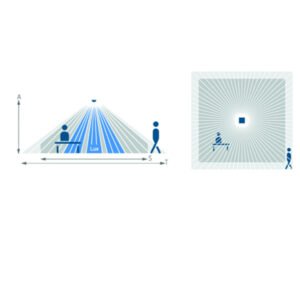

AREA PENYEBARAN SENSOR ;
| Ketinggian | Sitting (S) | Walking (T) | |||
| 2 | Meter | 9 m² | 3 m x 3 m | 20 m² | 4.5 m x 4.5 m ± 0.5 m |
| 2.5 | Meter | 16 m² | 4 m x 4 m | 36 m² | 6 m x 6 m ± 0.5 m |
| 3 | Meter | 20 m² | 4.5 m x 4.5 m | 49 m² | 7 m x 7 m ± 1 m |
| 3.5 | Meter | 64 m² | 8 m x 8 m ± 1 m | ||
Tersedia custom laser printing by request (FREE)
Note:
Minimalisir penempatan benda padat tepat dibawah sensor, karena dapat mengganggu garis pandang sensor.
