| Connector | KNX Bus Terminal |
|---|---|
| Detektor | Passive Infrared Presence Detector |
| Instalasi | Pemasangan kedalam plafon |
| Tinggi Minimum | 1.7m |
| Sudut Deteksi | 170° |
| Jangkauan Deteksi | 452 m² (ø 24 m | 360°) |
| IP Rating | IP54 |
| Time Delay | 30 Detik – 60 Menit (Adjustable) |
| Pengukuran Cahaya | 30-3000lx |
| Saluran | 2 Saluran kehadiran (HVAC), 2 Saluran lighting |
| Material | Thermoplastic |
| Keamanan Data | KNX Data Secure |
| Diameter | 110mm |

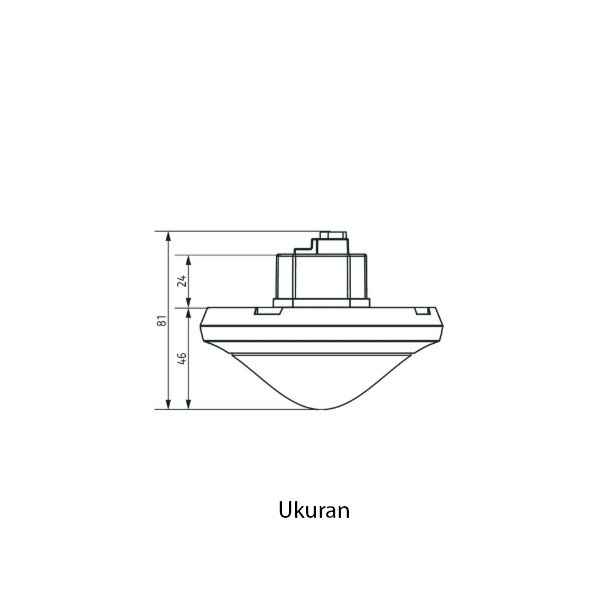

| Ukuran | 85mm (lebar) x 85mm (Tinggi) x 54mm (Kedalaman) |
KNX, Lighting Control, Sensors
Theben Infrared Sensor TheRonda P360 KNX UP 2089000
theben theRonda P360 KNX UP merupakan perangkat deteksi kehadiran berbasis passive infrared. theRonda P360 KNX UP dirancang untuk pemasangan pada dinding dan kompatibel dengan sistem KNX. Mendeteksi entitas dalam ruang 360° bentuk lingkaran, memiliki 2 channels lighting dan 2 channel HVAC. Override manual lewat tombol KNX eksternal, mode otomatis/semiotomatis, fungsi malam/hari (day/night switching), orientasi / standby (orientation light). Fungsi utamanya untuk mendeteksi keberadaan manusia di area yang terjangkau, memberi sinyal ke sistem KNX agar lampu dan sistem HVAC bisa diaktifkan / dikontrol secara otomatis.
Pemasangan ideal pada tinggi 2meter hingga 10meter agar deteksi optimal.
theRonda P360 KNX UP cocok digunakan pada koridor, lorong, ruang transisi.

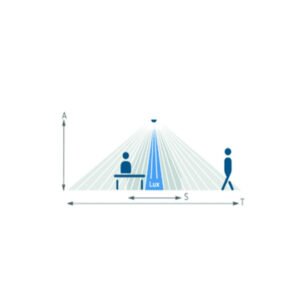

AREA PENYEBARAN SENSOR ;
| Ketinggian | Sitting (S) | Diagonally (T) | Head on to (R) | |||
| 2 m | 16 m² | 4.5 m | 380 m² | 22 m | 28 m² | 6 m |
| 2.5 m | 24 m² | 5.5 m | 415 m² | 23 m | 38 m² | 7 m |
| 3 m | 28 m² | 6 m | 452 m² | 24 m | 50 m² | 8 m |
| 3.5 m | 38 m² | 7 m | 452 m² | 24 m | 50 m² | 8 m |
| 6 m | 452 m² | 24 m | 50 m² | 8 m | ||
| 10 m | 491 m² | 25 m | 50 m² | 8 m | ||
Tersedia custom laser printing by request (FREE)
Note:
Hanya untuk penggunaan dalam ruangan, deteksi berbentuk persegi panjang (rectangular detection area) dengan sudut horizontal 170°.
